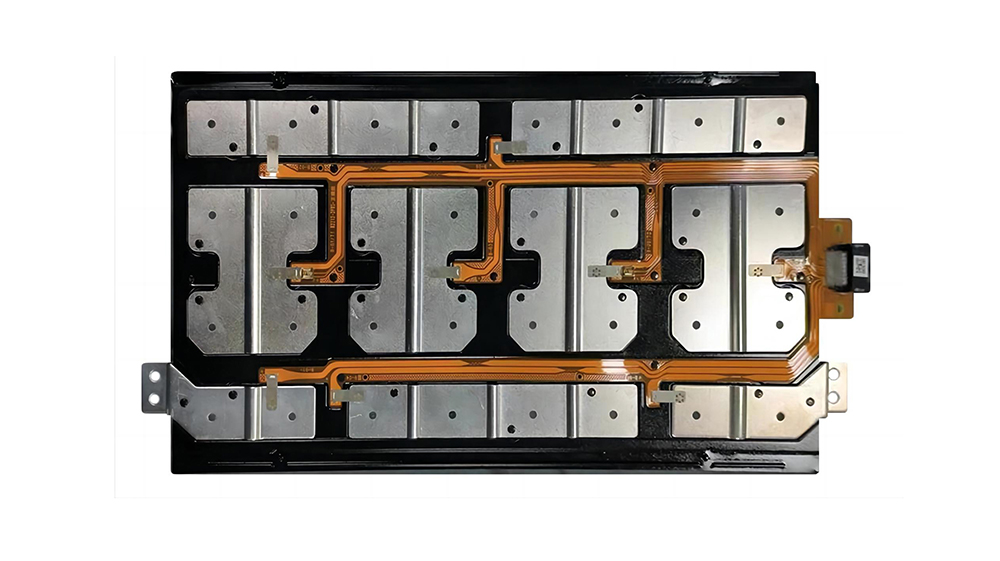

CCS-塑胶盖板FPC CCS方案
产品材料
塑胶盖板：PP-GF20或PPO或PC-ABS
FPC：满足长期过流1A，过流保护:5A电流，电压回路FUSE可在1.5s内断开，回路电阻<1欧，接插件/镍片底下增加补强板，线路之间满足耐压1000V(AC)，持续60S，电电流<1mA，绝缘满足>500兆欧(1000VDC)
采集镍片：纯镍N6-1/2H(0.3t)
材质：FPC/热压膜/铝巴等
NTC：SMD型热敏电阻，0603，0402
铝排：AL1060-0，正负极压镍0.1mm 清洁度RFU<100
防护胶：VS-8117B,UV0281
产品性能
工作温度范围：-40~125℃
温度采集阻值精度：R25℃ 1% B值1%(可定制)
耐压性能：满足1000V(AC)，持续60S，漏电流<1mA
绝缘电阻：>500兆欧(1000VDC)
阻燃等级：满足UL94V-0
输出信号：模拟信号输出
FPC:型号传输稳定
生产：自动化程度高
轻量化：尺寸薄，质量轻
外观：平整美观
产品参数
1、隔离板：防火阻燃.材质为FPC+ABS或PA66等。
2、采集端外壳：纯镍外壳，壳壁薄，导热快，焊接穿透效果好。
3、1060铝巴：结构轻巧，阻抗小，散热快。
4、连接固定：激光焊接，牢固美观，自动化程度高。
5、灵敏度高、反应迅速（电阻值和B值精度分别可达±1％）。
6、成品耐压高达4200VDC。
7、内置高可靠性能单端电阻，配有专利内部结构工艺。
产品应用
新能源汽车、新型电网储能、工业储能、通讯储能、家储、移动便携式储能等
-
