产品应用

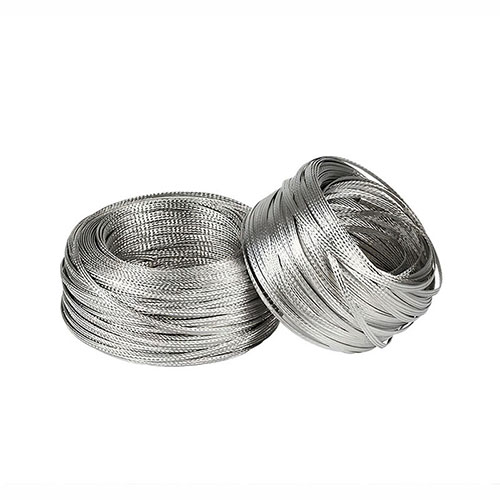

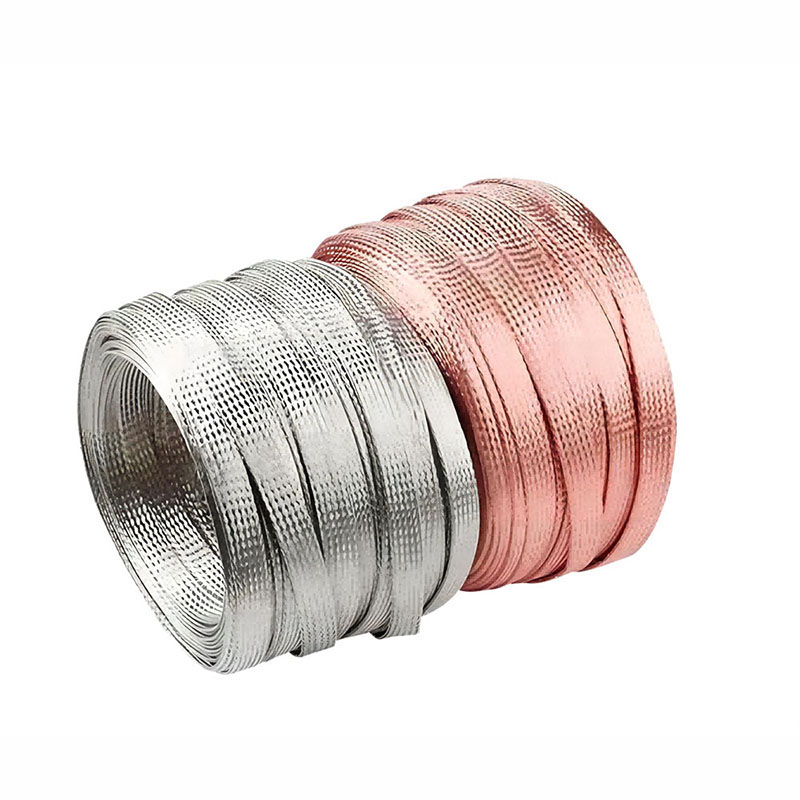

柔性铜编织线可用于电气安装、开关设备、电炉及蓄电池等，起到柔性导电及柔性接地的作用。常用于电缆附件接地线、幕墙接地线及其他设备之前的导电、导热及柔性连接用。
产品材质
T2紫铜，含铜量99.95%以上，表面镀锡
线径
常规线径0.15mm，可定做0.05mm,0.07mm,0.10mm,0.12mm,0.20mm等线规的铜编织线。
常规截面积
1.5mm2、2mm2、2.5mm2、4mm2、6mm2、8mm2、10mm2、12mm2、16mm2、20mm2、25mm2、35mm2、50mm2、70mm2、100mm2、120mm2
可定制单层min:0.5mm2，单层max:500mm2铜编织线。
常规宽度
每种截面积的铜编织线宽度、厚度均不相同
相同截面积的铜编织线因层数不同宽度、厚度也不相同
如需了解，请联系客服人员索取样本册或参考下表。
镀锡铜编织线规格表
|
标称截面积 |
计算截面积 |
结构 |
自然线宽(mm) |
自然线厚(mm) |
参考重量(kg/km) |
|
2mm2 |
2.12mm2 |
24*5*1/0.15 |
5 |
0.6 |
21 |
|
2.5mm2 |
2.54mm2 |
24*6*1/0.15 |
6 |
0.7 |
25.4 |
|
4mm2 |
4.24mm2 |
24*10*1/0.15 |
8 |
0.8 |
42 |
|
4mm2 |
3.81mm2 |
36*6*1/0.15 |
10 |
0.7 |
38 |
|
6mm2 |
6.36mm2 |
36*10*1/0.15 |
12 |
0.8 |
63 |
|
8mm2 |
8.48mm2 |
48*10*1/0.15 |
13 |
0.8 |
85 |
|
10mm2 |
10.17mm2 |
48*12*1/0.15 |
15 |
1 |
102 |
|
10mm2 |
10.60mm2 |
40*15*1/0.15 |
15 |
1.2 |
106 |
|
12mm2 |
12.72mm2 |
48*15*1/0.15 |
20 |
1.2 |
127 |
|
16mm2 |
16.96mm2 |
48*20*1/0.15 |
22 |
1.3 |
170 |
|
20mm2 |
21.20mm2 |
48*25*1/0.15 |
25 |
1.4 |
212 |
|
25mm2 |
25.43mm2 |
48*30*1/0.15 |
30 |
1.5 |
254 |
|
25mm2 |
25.43mm2 |
48*15*2/0.15 |
20 |
2.5 |
254 |
|
35mm2 |
33.91mm2 |
64*30*1/0.15 |
40 |
1.5 |
340 |
|
35mm2 |
33.91mm2 |
48*20*2/0.15 |
25 |
2.6 |
340 |
|
50mm2 |
50.86mm2 |
64*45*1/0.15 |
50 |
1.8 |
510 |
|
50mm2 |
50.86mm2 |
48*30*2/0.15 |
30 |
3 |
510 |
|
50mm2 |
50.86mm2 |
48*20*3/0.15 |
25 |
4 |
510 |
|
70mm2 |
70.65mm2 |
80*50*1/0.15 |
70 |
2 |
706 |
|
70mm2 |
67.82mm2 |
64*30*2/0.15 |
40 |
3 |
680 |
|
75mm2 |
76.30mm2 |
48*30*3/0.15 |
32 |
4.5 |
763 |
|
100mm2 |
101.72mm2 |
96*60*1/0.15 |
100 |
2 |
1017 |
|
100mm2 |
101.72mm2 |
64*45*2/0.15 |
52 |
4 |
1017 |
|
100mm2 |
101.72mm2 |
48*30*4/0.15 |
35 |
6 |
1017 |
|
120mm2 |
118.68mm2 |
96*70*1/0.15 |
120 |
2.5 |
1190 |
|
120mm2 |
122.91mm2 |
48*30*4+48*25*1/0.15 |
37 |
8 |
1230 |
