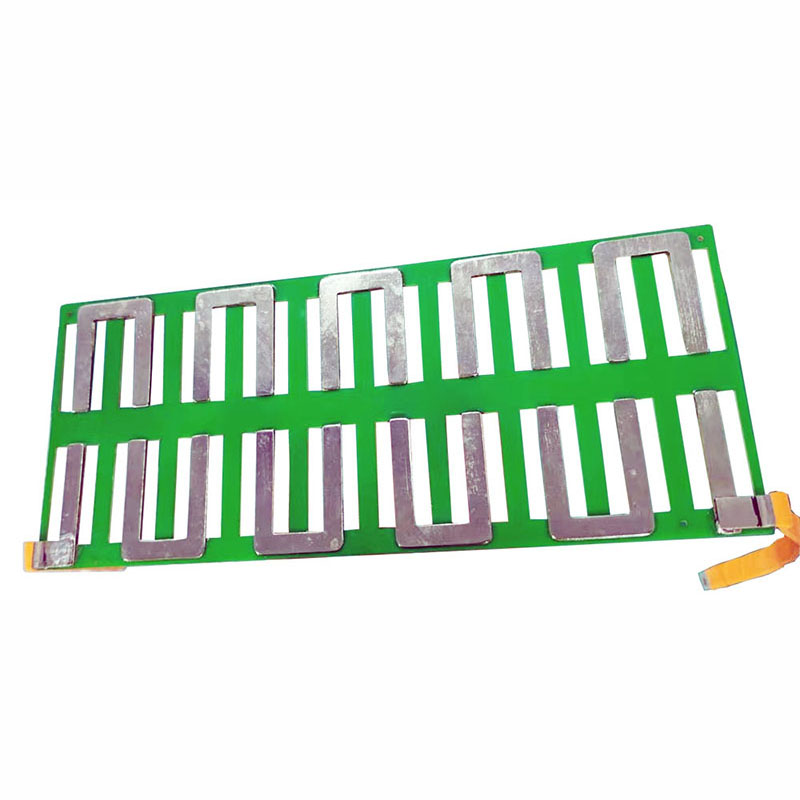

PCB串联母排/电池簇串联母排

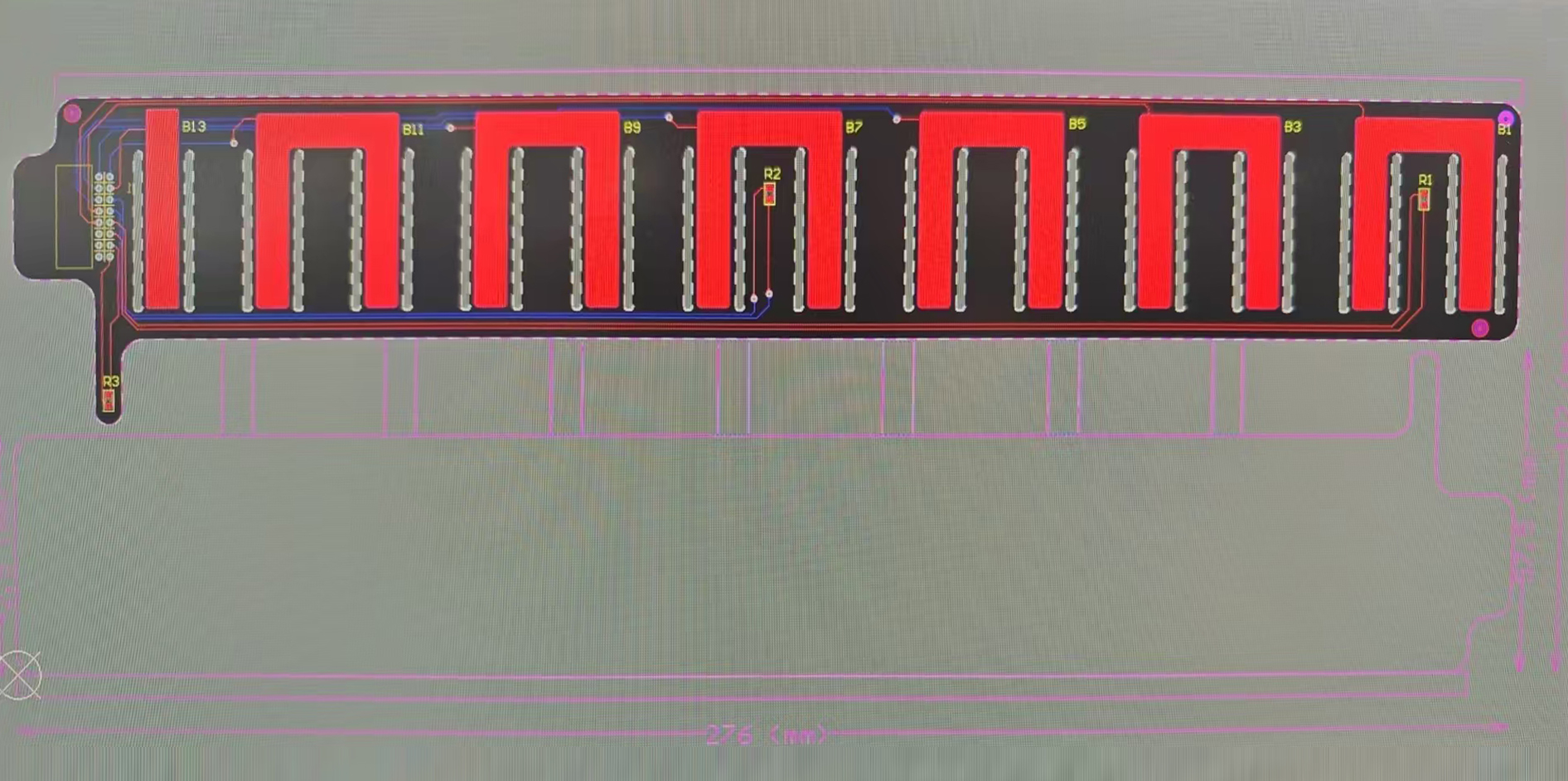

PCB-CCS方案

技术要求

1.未注尺寸公差按GB/T 1804-2000-m执行，未注形位公差按CB/T 1184-1996-k执行，未注尺寸和倒角按3D数模；

2.零件表面干净无油污、清洗剂、金属屑粉等异物;

材料性能:

1).汇流排用T2Y2紫铜，材质的力学性能应满足抗拉强度>245Mpa，断裂延伸率8%，80HV硬度<110HY，测试方法按GB/T2059中

规定执行；

2).铜软排用T2M，由多层0.1mm的铜箔两端热压焊接而成，两端面最外侧上下面分别贴0.1mm的铜镍复合带(T2Y4 镍层50μm)；

3).铜软排附橙色PVC绝缘层，绝缘层厚度为0.5mm；

4).绝缘要求: 塑料件绝缘电阻至少满足1000MΩ@500V DV，60s；

5).耐压满足不小于1000V DC@60s，无介质击穿、电弧、闪络，漏电流<1mA；

汇流排及铜排镀层要求:

表面整体电镀镍或化学镀镍5-15um，百格法测试结合力试验需满足GB/T9286要求，可接受等级<1:

折弯测试：

需满足GB/15270求，测试后镀层无起皮和剥落；

阻燃要求:

所有塑料件阻燃等级应满足GB/T 2408中规定的V0等级要求或满足UL94-V0等级；

CCS总成禁限用物质要求应满足RoHS;

焊接要求：

焊接面积大于铜软截面积，叠层软铜排：焊接垂直拉力≥500N，水平拉力≥2000N；

汇流排表面在清洗时不许使用酸性清洗剂清洗，汇流排支架总成来料时汇流排表面

洁净度:

RFU值<100;

环境要求:

CCS总成须在-40℃-85℃的任意环境温度内正常工作；

产品优势

PCB：信号传输稳定

生产：自动化程度高

轻量化：尺寸薄，质量轻

外观：平整美观

应用场合

新能源汽车、新型电网储能、工业储能、通讯储能、家储、移动便携式储能等
