PCB-CCS方案

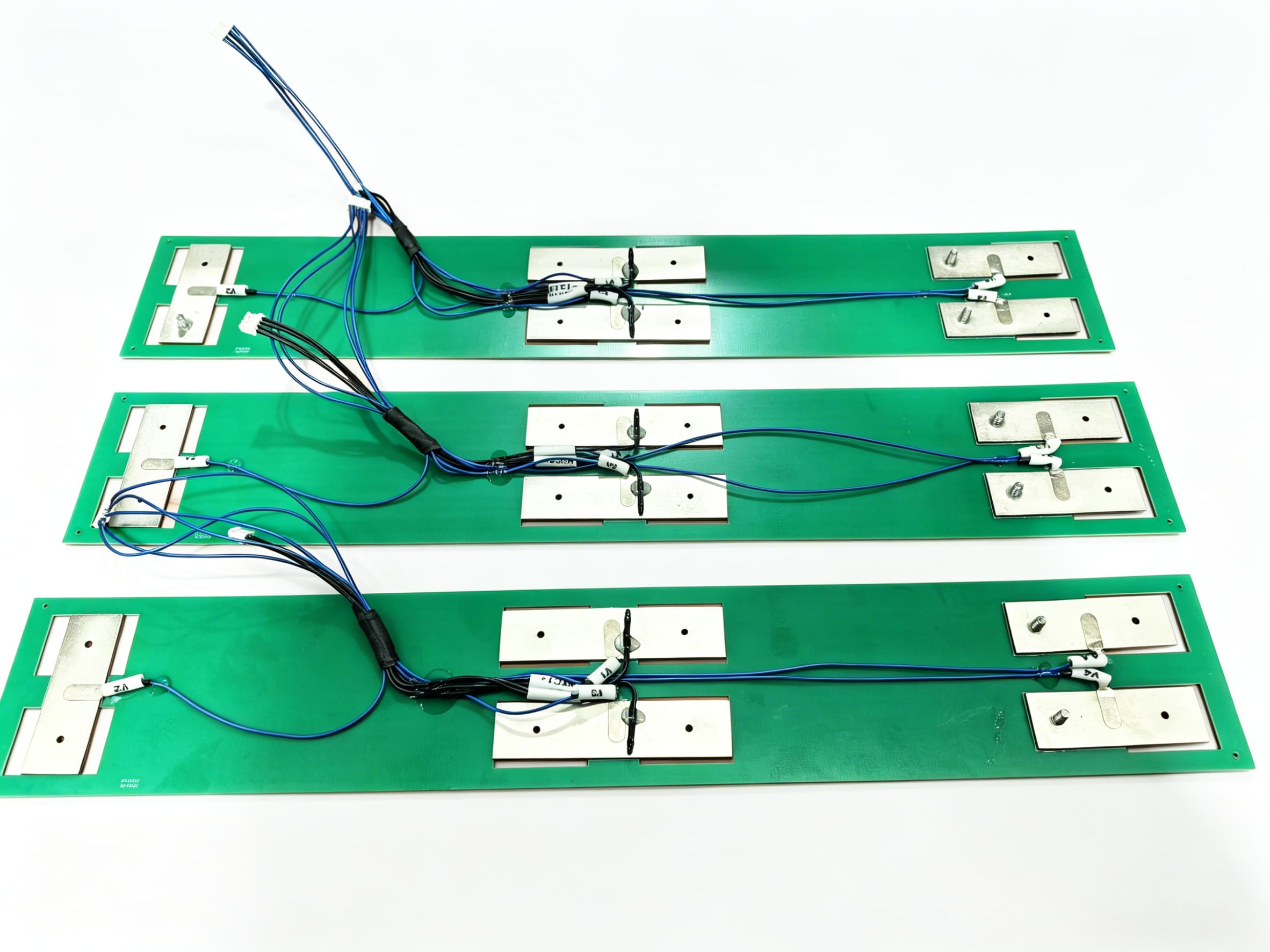

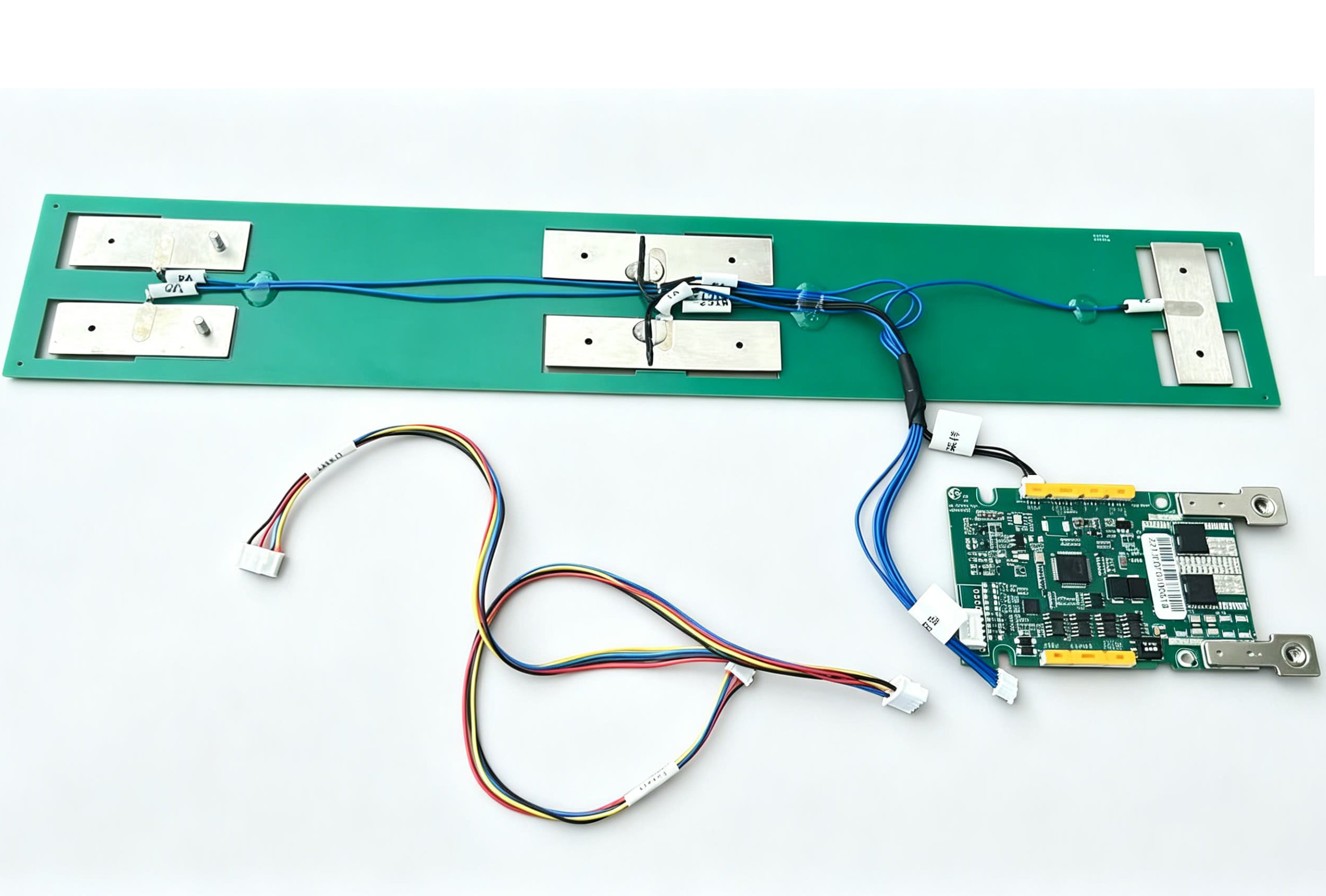

简介：本款PCB板为电压采集和温度采集用。设备通过插件端口实时采集各端电压、温度数据。
技术要求
1.未注尺寸公差按GB/T1804-2000-m执行，未注形位公差按CB/T1184-1996-k执行，未注尺寸和倒角按3D数模;
2.零件表面干净无油污、清洗剂、金属屑粉等异物;
材料性能:
1).汇流排用铝排的电阻率不大于0.0282Ω.mm2/m;1.铝排材料：AL1060-H态铝，厚度1.2mm
2）铝排表面应平整、光洁、无挤料、缺料;无凹凸、裂纹、毛刺、变形、氧化、锈蚀等有影响产品强度、使用性能的缺陷
3）基材为环氧树脂板，厚度1mm
4).绝缘测试要求：电阻大于500MΩ（@DC500V，对裸露金属部分）
5).耐压测试要求：1500V(DC)持续60s，漏电流≤1mA；
表面整体电镀镍或化学镀镍5-15um，百格法测试结合力试验需满足GB/T9286要求，可接受等级<1:折弯测试:
需满足GB/15270求，测试后镀层无起皮和剥落;
阻燃要求:
所有塑料件阻燃等级应满足GB/T 2408中规定的V0等级要求或满足UL94-V0等级;CCS总成禁限用物质要求应满足RoHS;
焊接要求:
汇流排表面在清洗时不许使用酸性清洗剂清洗，汇流排支架总成来料时汇流排表面洁净度:
RFU值<100;
简介：本款PCB板为电压采集和温度采集用。设备通过插件端口实时采集各端电压、温度数据。
技术要求
1.未注尺寸公差按GB/T1804-2000-m执行，未注形位公差按CB/T1184-1996-k执行，未注尺寸和倒角按3D数模;
2.零件表面干净无油污、清洗剂、金属屑粉等异物;
材料性能:
1).汇流排用铝排的电阻率不大于0.0282Ω.mm2/m;1.铝排材料：AL1060-H态铝，厚度1.2mm
2）铝排表面应平整、光洁、无挤料、缺料;无凹凸、裂纹、毛刺、变形、氧化、锈蚀等有影响产品强度、使用性能的缺陷
3）基材为环氧树脂板，厚度1mm
4).绝缘测试要求：电阻大于500MΩ（@DC500V，对裸露金属部分）
5).耐压测试要求：1500V(DC)持续60s，漏电流≤1mA；
表面整体电镀镍或化学镀镍5-15um，百格法测试结合力试验需满足GB/T9286要求，可接受等级<1:折弯测试:
需满足GB/15270求，测试后镀层无起皮和剥落;
阻燃要求:
所有塑料件阻燃等级应满足GB/T 2408中规定的V0等级要求或满足UL94-V0等级;CCS总成禁限用物质要求应满足RoHS;
焊接要求:
汇流排表面在清洗时不许使用酸性清洗剂清洗，汇流排支架总成来料时汇流排表面洁净度:
RFU值<100;
-
